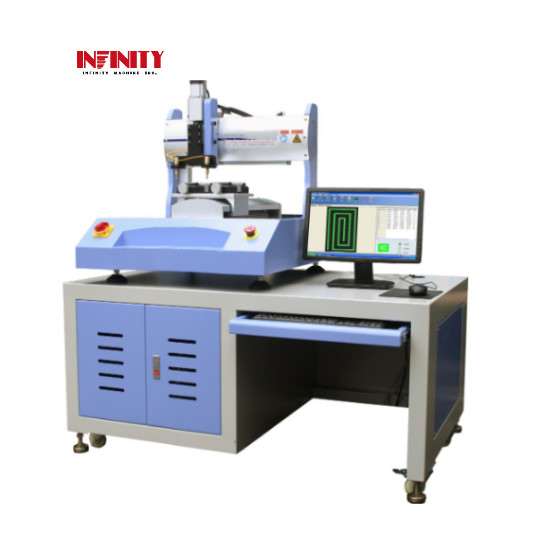

Kapasitif Ekran Bilgisayar Kontrol Dokunmatik Panel Tester Otomatik

Bilgisayar Kontrol Dokunmatik Panel Tester Kapasitif Ekran için Otomatik

Model: RS-5610H

Amaç:

Şirketimiz tarafından bağımsız olarak araştırılan, geliştirilen ve üretilen dokunmatik ekran tester, hassas makineleri entegre eden yüksek teknoloji ürünüdür.Otomatik kontrol ve işaretleme kontrol teknolojisi, çekirdeği bilgisayar kontrolü için [ dokunmatik ekran tıklama işareti kontrol sistemi] programıdır. güçlü işlev, basit programlama avantajları vardır,Uyumlu işletim ve düşük fiyat vb.Kapasitif dokunmatik ekran, cep telefonu imalat ürün araştırma ve geliştirme ve ürün tespiti için geçerlidir.

Patent numarası: ZL2011 2056 1683.X

Özellikleri:

1Dokunmatik panel terminal üreticisi, IC'nin test yazılım iletişim protokolünü sağlar.

ekran tıklama işaretleme kontrol sistemi] ve iletişimleri, senkronizmayı tespit etmek için.

Cypress, Atmel, Focaltech, melfas, pixcir, Elan, ledis, SSL, Avago, senteli, Hiamx, Synossys ve Goodix vb. gibi IC'ler her bir markasını karşılayabilir.

IC test gereksinimleri.

2Dokunmatik panel doğruluk testi, titreşim testi, doğrusallık testi, hassasiyet testi, uzun süreli kaydırma testi ve uzun süreli tıklama testi ile karşılanır;

3Hareket yeri ve testi: uygun koordinat konumlandırma fonksiyonu, sadece [ talimat programı] herhangi üç noktayı almak gerekir

Çember ve üçgen gibi hareket lotusları oluşturmak, bir çizgi işaretlemek için herhangi iki nokta ve bir dikdörtgeni işaretlemek için herhangi dört nokta almak ve

Hareket lotusunu bir sonraki çağrı için test ekranı programına göre de saklar.

4Güçlü depolama fonksiyonları: test belgesi, grup sayısı ve test verileri sınırsız olarak bilgisayara depolanırken, arama için uygundur;

5. X, Y ekseni, motor sürüş hızı ve gerçek zamanlı konum değişikliği vb.

6. Güçlü test yazılımı: yazılım sadece dokunmatik panel ve müşterilerin ortak test yöntemlerine göre birçok test yöntemi ile rezerve edilmiştir

dokunmatik panel boyutunu W&L girmeniz ve test için test yöntemini (doğruluk testi ve doğrusallık testi gibi) seçmeniz gerekir,her seferinde düzenlemeye gerek yoktur;

7. dokunmatik ekran işaretleme testi: Test herhangi bir özelleştirilmiş pist boyunca devam etmelidir. Denetleyici testi gerçekleştirmek için bakır bir test başlığını sıkıştırır.

Bakır test başının yüksekliği ve test numuneleri ayarlanabilir ve frekans da ayarlanabilir (30 ~ 100 kez/dakikada).

8. Dokunmatik ekran tıklama testi: testçi testi gerçekleştirmek için cep telefonunun kalemini sıkıştırır.

ayarlanabilir ve frekans da ayarlanabilir. (30 ~ 100 kez / dakikada).

9Yüksek sertlik alüminyumundan yapılmış kabine ve yüzey anodlaştırma işlemine tabi tutuldu.

10. X, Y ekseni Japonya Panasonic servo motor ile çalıştırılır ve Japonya THK hassaslıklı top vida ve çift THK doğrusal rehber rayı ile aktarılır,

Yüksek hız, düşük gürültü ve dayanıklılık ile; hassas konumlandırma ile, ≤0.01mm'nin tekrarlanan doğruluğuna sahiptir, yani en iyi doğruluk

endüstri.

11. Yazılım doğru konumlandırma fonksiyonu: İlk ayar kaydedildikten sonra X1, X2 ve X3 noktaları ile test örneğini doğru bir şekilde konumlandırabilir.

zaman, aynı spesifikasyona sahip numunelerin kalibre edilmesi ve daha yüksek verimlilik ve doğruluk ile yeniden konumlandırılması gerekmez.

Spesifikasyon:

Bakır test kafasının çapı Ø3 ~ Ø15 mm arasında (değişken):

CKontrol yazılımı:

Koordinatları test etmek ve düzenlemek için güçlü işlevler:

(Değiştirmeden sonra otomatik olarak test kalıbı oluşturur). Çizim daire, çizgi, sapık çizgi, oval, üçgen, rombus, dikdörtgen, çok çizgi,Çok nokta ve çok grafikli matris.

Her seferinde farklı özelliklere sahip ekranı değiştirmek için sadece A noktasının (sol üst köşede), B noktasının (sağ üst köşede) test yüksekliklerini belirlemek gerekir.C noktası (sol alt köşede) ve Z ekseniDaha sonra standart test örneği oluşturulacak.

Kapasitans dokunmatik panel doğruluğu, titreşim, doğrusallık ve hassasiyet gibi testleri karşılamak (standart test grafiği programı dahili)
