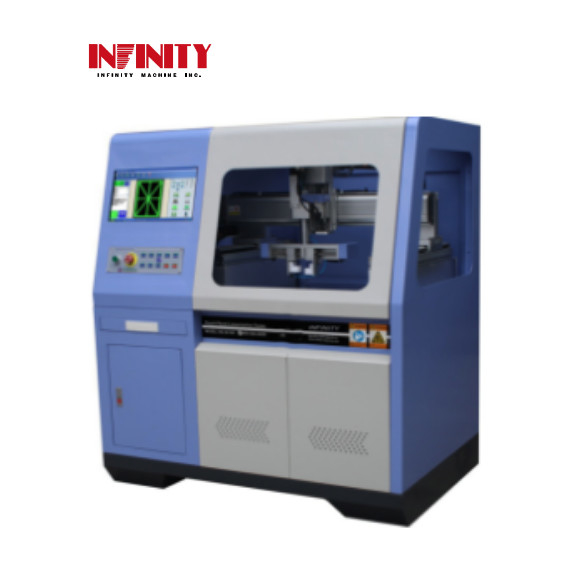

100mm / 170mm Kızılötesi dokunmatik panel testi 6 Eksen Yüksek doğrulukla
Model: RS-5610R
Amaç:
Çok fonksiyonel dokunmatik panel tester bağımsız olarak araştırılmış, geliştirilmiş ve şirketimiz tarafından üretilen bir yüksek teknoloji ürünü hareket kontrolü, veri toplama,analiz ve istatistik teknolojisi, çekirdeği test için [ dokunmatik panel kontrol sistemi] programıdır. Güçlü işlev, basit programlama, kullanışlı işletim ve düşük fiyat vb avantajları vardır.CTP dokunmatik ekran için geçerlidir., kızılötesi ekran, tam makine üretimi (mobil telefon ve bilgisayar vb.) ürün araştırma ve geliştirme ve ürün tespiti.
Patent numarası: ZL2011 2056 1683.X
Test Ürünleri:
1. CTP fabrikasının çeşitli performans testlerini panellere karşılamak, panel testlerini hızlı bir şekilde gerçekleştirmek için farklı iletişim protokol portlarını değiştirmek
Farklı IC'lerin; cep telefonu ve tablet bilgisayarının vb. tam makine testlerini karşılamak, test verilerini bilgisayar yazılımına
Veri toplama, analiz ve sayım için WIFI ve PDF ve EXCEL test raporları oluşturmak;
2. Tıklatın doğruluk testi-çok nokta tıklatın test alanının herhangi bir pozisyonunda müşterilerin farklı gereksinimlerine göre, pozisyon sapma test
Her bir noktanın ve destek iki noktadan aynı anda, ürünün tedavi kapasitesini ve doğruluğunu doğru bir şekilde test etmek için tıklayın;
3. İşaretleme doğrusallık testi - paralel çizgiler, dikey çizgiler, diyagonal ve dairesel yaylar gibi birçok görüntüyü destekler.
Test alanı içinde çizgi mesafesini, sayısını ve yay boyutunu istediği gibi ayarlayabilir ve iki nokta işaretleme gibi daha fazla destek yöntemini destekleyebilir.
Ürünün daha doğru temsil özelliklerini karşılamak için eşzamanlı ve iki noktalı dairesel işaretleme;
4. Duyarlılık testi - temas işaretleme veya temas olmayan işaretleme gerçekleştirmek için farklı işaretleme konumu ayarlayabilir, dokunmatik kalemin ürüne yüksekliği
Ayarlanabilir ve ayarlanabilir ve temas kontrol yüksekliği otomatik olarak bulunabilir.
5. Koordinat titreşim testi-bu test alanında birçok test grafiği ayarlayabilir ve birçok kez her zaman veri oku ve sapma hesaplayabilirsiniz
Değer;
6. kaydırma güvenilirlik testi: test alanında birçok test grafiği ayarlayabilir ve belirli zaman ve sıraya göre kaydırarak,
test sırasında hat bağlantısının kesilmesi;
7Sinyal-gürültü testi: ürünün çok noktalı tıklama testi ile, IC tarafından elde edilen sinyal değerini alabilir ve sinyal-gürültü oranını hesaplayabilir;
(IC protokolünün desteği gereklidir)
8. konumlandırma frekans testi-bu dokunabilir ve test alanının merkezi konumdaki ürünü kontrol ve verileri elde etmek için birçok kez hesaplamak için
Verilerin veri gönderme sıklığı;
9. Yanıt süresi testi: test alanının herhangi bir konumunda tıklayın ve dokunmatik panelleri kontrol eder ve desteklemek için ürünün yanıt süresini hesaplar
Çok noktalı yanıt süresi testi;
10Güç tüketimi testi: Ürünün statik ve dinamik güç tüketimini yüksek hassasiyetli miliwatt seviyesinde güç test modülü ile test etmek.
(IC protokolünün desteği gereklidir)
11Güçlü veritabanı fonksiyonu ile, toplanan verileri hızlıca analiz edebilir ve grafik ile veri bağlantısını gerçekleştirebilir ve otomatik olarak çeşitli veriler oluşturabilir.
Bu raporlar farklı kullanıcıların gereksinimlerine göre değiştirilebilir.
12. Yazılım hata geçirmez kapasitesi, yetkilendirme ayarları ve tek tuşlu test ile, çalışması kolaydır ve otomatik olarak PASS veya FAIL yargılayabilir
Testten sonra ayarlanmış endise (ayrılık değeri) göre;
13Ayrılma derecesi testi: iki dokunmatik kalemin ayrılma ve kapanma eylemlerini gerçekleştirir, iki dokunmatik kalem paralel ayrılma ve kapanmayı gerçekleştirir,
İki nokta arasındaki minimum işletim alanını tespit etmek için dokunmatik kalemleri hareket ettirin.
Ürünlerin, gerçek grafiği işaretlemek için farklı renkler kullanın ve işaretleme grafiğinin yerini geri beslemek için dokunmatik ekran, 9 parmak
Sistem içindeki testleri simüle ediyoruz.
Spesifikasyon:
| Model |
RS-5610R |
| Test örneği |
CTP ekranı 1pcs veya 2pcs (ayrı ayrı test edilebilir veya iki numune sırayla test edilir)
|
| X eksen hareket aralığı |
0~480mm (yaklaşık 19") |
| Y ekseninin hareket aralığı |
0~300mm (yaklaşık 12") |
| Z ekseni hareket aralığı |
0 ̊50 mm |
| Konum doğruluğu kontrolü |
± 0.001mm ((± 0.00004") |
|
X-Y ekseninde tekrarlanan konumlandırma doğruluğu
|
≤ 0,01 mm ((≤ 0,0004") |
| X-Y ekseni hareket hızı |
0~500mm/s |
| Z ekseni hareket hızı |
0 ′200mm/s |
|
Z ekseni tekrarlanan konumlandırma
doğruluk
|
±0,02 mm |
| Entegre ağırlık yükü |
30g, 150g, 250g. |
| Test başının çapı |
Ø3~ Ø15mm değişken |
| R ekseni dönüş hızı |
2 ̊5sec/360° |
|
A ve B eksenlerini ayıran uçların en yüksek çarpması
|
100mm veya 170mm |
|
A ve B uçlarının ayrılma hızı
|
1 ′′50 mm/s |
|
Analog ve dijital güç kaynağı
Voltaj aralığı
|
DC1.2V~5V |
|
Analog ve dijital güç kaynağı
Voltaj doğruluğu
|
±0.02V |
|
Güç tüketimi akımı
algılama aralığı
|
0 ¢ 500 mA |
|
Güç tüketimi güç algılama doğruluğu
|
±1mW |
| Veri toplama sıklığı |
100 kHz, 200 kHz, 400 kHz ayarlanabilir |
| İletişim protokolü |
I2C otobüsü, seri bağlantı noktası, USB (müşteri iletişim protokolü sağlar ve biz iletişim plakası edinimi verileri yapar) |
| Boyut (WxDxH) |
1580x1100x1520mm |
| Ağırlık |
Yaklaşık 650 kg. |
| Güç kaynağı |
AC220V 10A veya kullanıcı tarafından belirlenmiş |
CKontrol yazılımı:
Test verisi raporu, PDF ve Excel desteği
Kapasitans dokunmatik panel doğruluğu, titreşim, doğrusallık ve hassasiyet gibi testleri karşılamak (standart test grafiği programı yerleşiktir).
