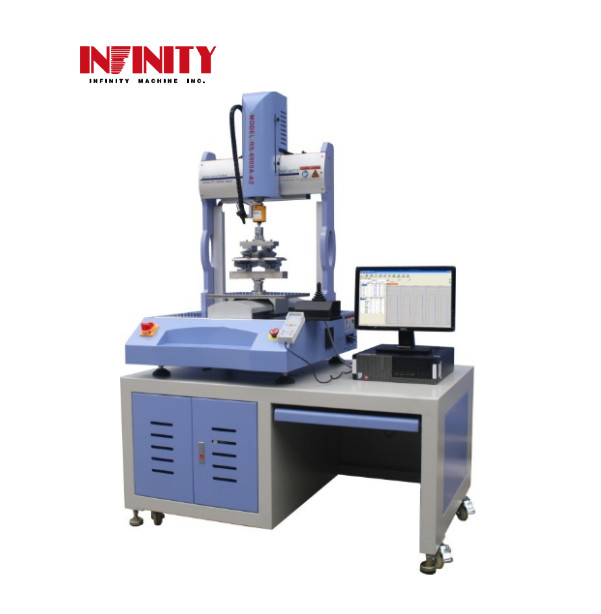

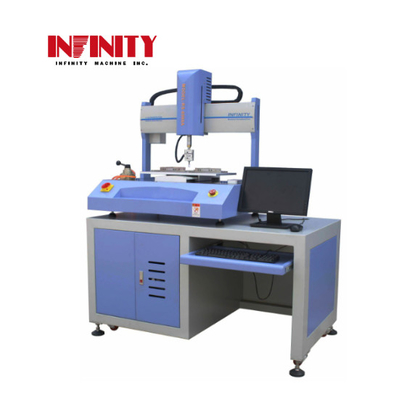

Güç Düğmesi Anahtarları Klavyeler Tıklama Oranı Test Cihazı Dizüstü Bilgisayar Akıllı Telefon Sıkıştırma ve Bükme Test Makinesi

Güç Düğmeleri, Anahtarlar, Klavyeler, Tıklama Oranı Test Cihazı, Dizüstü Bilgisayar, Akıllı Telefon, Sıkıştırma ve Bükme Test Makinesi





Uygulama:



Bu servo kontrollü Çok fonksiyonlu test cihazı, X, Y, Z eksenleri tarafından kontrol edilir, düğme kuvvet testi, elektronik ürünler için sıkıştırma, 3 noktalı bükme testi, 4 noktalı bükme testi için uygundur.



Özellikler:



1. Test cihazı X, Y, Z eksenleri ile hareket ettirilir, X, Y test platformunu hareket ettirmek içindir, böylece düğmeler için çok noktalı sıkıştırma testi gerçekleştirilebilir

    kuvvet testi ve elektronik ürünlerin sıkıştırma testi; Z ekseni, test kuvvetini uygulamak, test kuvvetini toplamak ve

    sıkıştırma süresini kontrol etmek için dönüştürücüye bağlanır.



2. Sistem, bilgisayar profesyonel yazılımı tarafından kontrol edilir, test kuvvetini, test süresini, test döngülerini ve test hızını ayarlayabilir ve

    test grafiği oluşturmak için test kuvvetini, test süresini, test hızını toplayabilir.



3. X, Y, Z eksenleri, düşük gürültü elde edebilen hassas bilyalı vida iletimi ile Japon Panasonic'ten servo motor tarafından tahrik edilir

    ve uzun dayanıklılık.



4. Test cihazı bir kontrol kutusu ile donatılmıştır, operatör ayrıca test cihazı ayarı için kutuyu kullanabilir.



5. Test cihazı masa üstü tipidir, aksesuar olarak özel bir masa bulunur.



6. Çince veya İngilizce arayüz isteğe bağlı olabilir. Birim (N, Lb, gf, kgf) serbestçe değiştirilebilir.



7. Test yöntemi kaydedilebilir, kaydedilebilir ve kayıt kaydından kullanılmak üzere çağrılabilir. Veriler ve eğri doğrudan yazdırılabilir



8. Ömür sönümleme eğrisi oluşturulabilir, test raporu Excel ve PDF dosya formatına dönüştürülebilir.



Teknik parametreler:



Model	IF4331
Z ekseninin tahrik yöntemi	Japon Panasonic'ten servo motor
Dönüştürücü	50N(5kgf)1000N(100kgf)
Tahrik aralığı (yukarı ve aşağı)	0~150mm
Yük test aralığı	0~50N(5kgf) veya 0~1000N(100kgf)
Yük çözünürlüğü	0.01N
Yük doğruluğu	±0.5%F.S
Yer değiştirme test aralığı	0~150mm
Yer değiştirme çözünürlüğü	0.001mm
Yer değiştirme doğruluğu	±0.03mm
Test hızı aralığı	0.1~150mm/dak
X-Y ekseninin tahrik yöntemi	Panasonic'ten servo motor
Kontrol yolu	X:(sağ ve sol) Y:(ileri ve geri)
Tahrik aralığı	X:0~300mm Y:0~300mm
Yer değiştirme çözünürlüğü	0.002mm
Yer değiştirme doğruluğu	±0.05mm
Hareket hızı aralığı	5~200mm/sn
Numunenin maksimum boyutu	G300xD300mm
Ağırlık	Yaklaşık 250kg
Makine boyutu	G765xD895mmxY1250mm
Masa ile boyut	G1400xD900xY1900mm



Tipik Uygulama:



1. Çok noktalı sıkıştırma:















































Test grafiği. Y ekseni kuvvettir (birim N, Lb, gf, kgf olabilir), X ekseni zamandır, birim Saniyedir. Aşağıdaki grafik için ayar, 5kg'yi 5 saniye boyunca 5kg kuvvetinde tutmaktır.



Test fikstürü. Sıkıştırma pedleri için çap, müşteri gereksinimlerine göre yapılacaktır.



2. düğme kuvvet testi:





Düğme testi için test grafiği.





Düğme test fikstürü.



3. 3 noktalı ve 4 noktalı bükme testi:



4 noktalı bükme testi, 3 noktalı bükme testine benzer, fark fikstürdür. Bu nedenle, burada 3 noktalı bükme testi tanıtılacaktır. Bu test cihazında 3 noktalı bükme için iki yol vardır, biri 3 noktalı bükme yorulma testi, diğeri ise 3 noktalı bükme mukavemet testidir.





3 noktalı bükme yorulma testi grafiği. Bu test grafiği, çok noktalı kuvvet tutma testindeki grafiğe benzer.







Benzer grafik 3P bükme mukavemet testi.







         3 noktalı bükme fikstürü.         4 noktalı bükme fikstürü.
