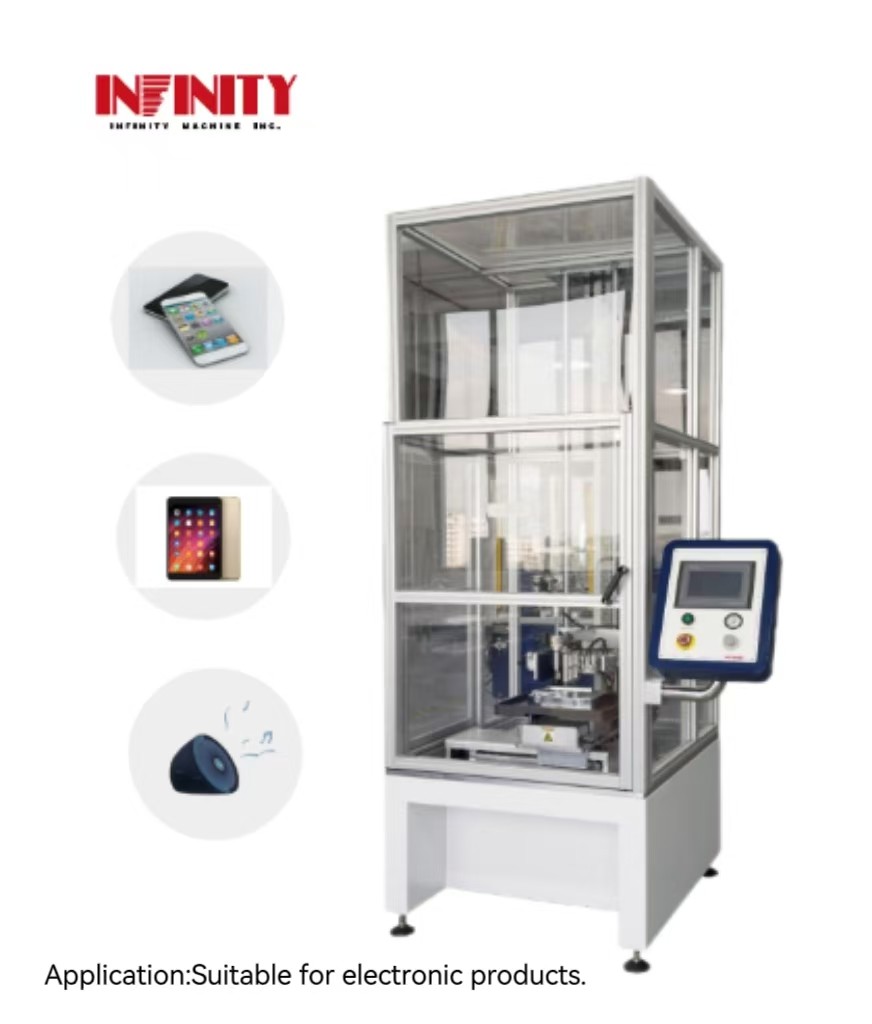

Elektronik ürünler için PLC Üç Eksenli Otomatik Düşük Topu Etki Deneme Makinesi

Üç eksenli Otomatik Düşük Topu Çarpışma Deneme Makinesi

Ürün model numarası: ID6150


Uygulama:
Makine PLC kontrol modunu benimsiyor, emici nozel boşluk negatif basıncı kullanır, farklı boyutlarda çelik top tutarak, düşme düğmesine basın, emici nozel,Çelik topu serbest düşme testi olarak kullanılacak., numunenin yüzeyine çarpmak ve cep telefonu, tablet, ses ve diğer elektronik ürünlerin çarpma testi için uygun olan numunenin çarpma direncini test etmek.

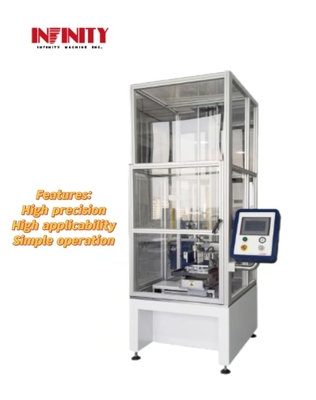

Özellikleri:
1Ekipman, çelik topları emmek için vakum emicilik yöntemini kullanır, bu da mekanik pençe düşürme yönteminden daha doğrudur.Otomatik çok noktalı döngü testini gerçekleştirmek ve test verimliliğini artırmak için programlanabilir.
2.X, Y ve Z ekseni, Japonya Panasonic servo motoru, hassas top vida sürücüsü, düşük gürültü ve dayanıklı kullanım ile çalıştırılır.
3.Dil basitleştirilmiş / İngilizce arayüzü, küresel müşteriler için uygundur.
4.Software işletim arayüzü basit ve kullanımı kolaydır.
5.Bireysel otomatik sıfırlama ve otomatik alım fonksiyonu, gözetimsiz ve otomatik döngü testi gerçekleştirebilir.Çelik topu çalıştırma ve çalıştırma sırasında numuneye çarpıyor, ve çelik topu yaylar ve numuneye ikincil çarpma önlemek için sapla sıkıştırılır.Silindir serbest bırakılır ve çelik topu düşürür., ve çelik topu otomatik olarak kon delikinin merkezine sıfırlanır. Z ekseni topu düşürdükten sonra döngü yürütülür.
6.Tüm makine, zemin yapısı tasarımını benimser, işletim paneli döndürülebilir, böylece operatör test alanına daha yakın, daha uygun örnek yükleme ve boşaltma.
7Ekipman, çalışma durumunun kusursuz hatayı tespit mekanizmasını sağlar ve ilgili hata bilgileri uyarısını sağlar.Servo arızasının gerçek zamanlı tespit ve işlenmesini gerçekleştirir., sensör hatası, X, Y ve Z ekseni sınır hatası, böylece kişisel ve ekipman güvenliğinin en üst düzeye çıkarılması.
8Cihaz, iniş noktasının konumunu doğru bir şekilde belirleyebilen ve testçinin test konumunu doğru bir şekilde belirlemesini kolaylaştırabilen kızılötesi lazer işlevi ile donatılmıştır.
9Test formülü sistemin ROM'unda depolanır, bu da test konumunu okumak ve değiştirmek için basit ve kullanışlıdır.

Specifikasyon parametreleri:


Aygıt kontrolü Arayüz:


Hareket akış grafiği:

1Örneği sıkıştırın ve topu koni deliğine yerleştirin.


2Z ekseni iniyor ve çelik topu emiyor.

3Çelik topu al ve belirlenmiş çarpma yüksekliğine yüksel.

4X ve Y platformlarını çarpma noktasına yerleştirin.

5Top düşüyor ve çarpma noktasına çarpıyor.

6Top sıçradığı anda, silindir ikinci darbeyi önlemek için çelik topu sıkıştırmak için uzanır.

7XY platformu konik deliğin pozisyonuna yerleştirildikten ve topla koaksiyaldıktan sonra silindir serbest bırakılır ve çelik top düşürülür.Çelik top otomatik olarak konik deliğin merkezine sıfırlanırZ ekseni topu almak için düştüğünde, döngü yürütülür.
