| Menşe yeri: | Çin'de yapılmış |
| Marka adı: | Infinity Machine |
| Sertifika: | CE ISO |
| Model numarası: | IC1362 |
| Min sipariş miktarı: | 1 |
|---|---|
| Fiyat: | Negotiate |
| Ambalaj bilgileri: | Şeffaf levha + sünger + ahşap karton |
| Teslim süresi: | Sipariş onaylandıktan sonra 20-30 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | Ayda 200 set |
| Ürün Adı: | Tel 45°Konik Çekme Test Cihazı | Model: | IC1362 |
|---|---|---|---|
| Makine boyutu: | G1030×D 770×Y1620mm | Makina ağırlığı: | 155kg |
| Kaynak: | AC 220V 3A | ||
| Vurgulamak: | Servo motorlu kablo çekme test makinesi,45 Konüs tel çekme test makinesi,Küçük kablo çekme test makinesi |
||

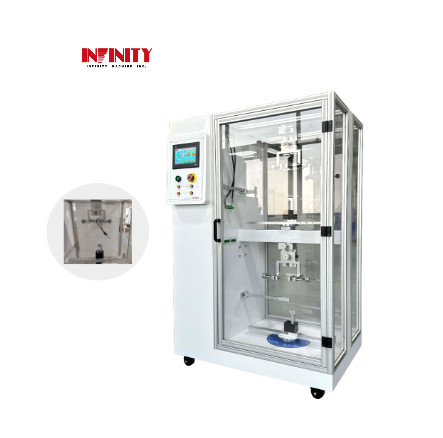

Tel 45°Konu Çekme Deneme Makinesi
Model: IC1362

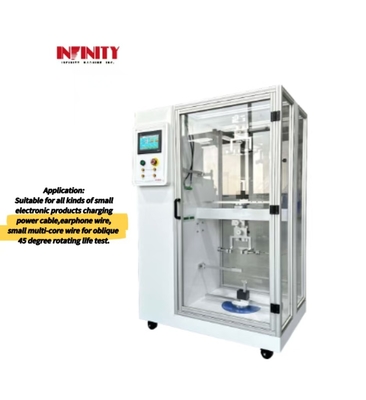

Uygulama:
Her türlü küçük elektronik ürün için uygundur güç kablosu şarj, kulaklık kablosu, eğri 45 derece dönen ömür testi için küçük çok çekirdekli kablo.
Özellikleri:
1. Çift istasyon tasarımı, bağımsız kontrol, büyük ölçüde test alanını tasarruf, şeffaf koruyucu kapak tasarımı, sadece test durumunu gözlemlemek ve ekipman güvenliğini artırmak için uygun değil.
2. Taiwan WEINVIEW dokunmatik ekran + Japonya Mitsubishi PLC program kontrolü için kullanılır.ve test koşulları ve test zamanları gerçek zamanlı olarak görüntülenebilir.
3Japonya Panasonic AC servo motoru, Japonya SHIMPO hassas gezegenik azaltıcı yavaşlama, Japonya Mitsubishi senkroniz bant iletim ile çalıştırılır, test açısı doğru ve kontrol edilebilir,iyi tekrar edilebilirlik ve dayanıklı kullanım.
4.Kablo iletkenliği algılama fonksiyonu ile, kablo test sırasında kesilir ve alarm hemen durdurulur.
5Test sırasında direnç sınırı aşarsa, alarmı derhal durdurun.
Spesifikasyons:
|
Pproje |
SÖzellikler |
|
Test istasyonu |
2Slotlar |
|
Dönüş yarıçapını test edin. |
280 mm |
|
Test hızı |
60-360°/s Düzenlenebilir (standart 252°/s) |
|
Test açısı |
0~±720° |
|
Test yükü |
125g ve 250g |
|
Hat malzemesinin direnci algılama aralığı |
0.01~2Ω |
|
Deneme süreleri |
1 ~ 9,99999 kere |
Test yöntemi:
1Güç kablosunun ya da kulaklık kablosunun bir ucunu aşağıdaki resimde gösterildiği gibi armatürün üzerine bağlayın, sıkıştırıcı ucunun 80 ~ 100 mm'ine tekrar katlayın.ve referans çizgisi ile bağlanın (referans çizgisi aşağıdaki resimde gösterildiği gibi iki hareketli katran üzerinden geçer), ve diğer ucu ağırlıkla bağlantılıdır).
2Hızı saniyede 252 dereceye ayarlayın, dönme açısı 720 derece, 360 derece dönün ve zaman tamamlanana kadar 360 dereceye dönün.Kabloların iyi olup olmadığını kontrol et..
3Kablo testinin arızalı olup olmadığını veya kablo direnci değişip değişmediğini izlemek gerekirse,Kablonun her iki ucu da makinenin iletkenliği veya direnç algılama bağlantısına bağlı olacaktır.Kablo kırılması hatalı olduğunda veya direnç değişikliği sınırı aştığında, makine otomatik olarak testi ve alarmı durduracaktır.
SYazılım arayüzü:
Makine boyutu:
