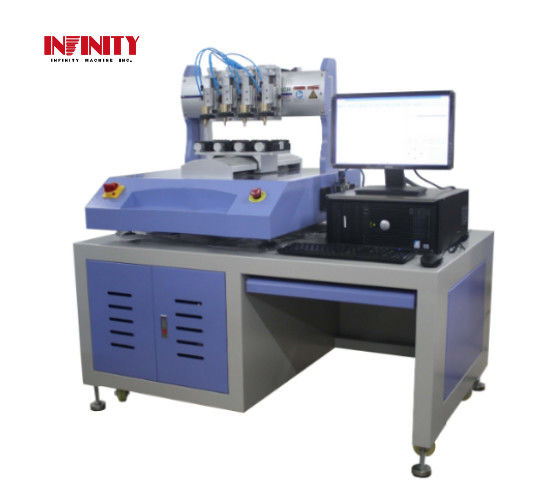

Otomatik LCD Ekran Tester / Çoklu Dokunmatik Tester Yüksek Teknoloji ZL2011

Otomatik LCD Ekran Test Cihazı / Çoklu Dokunuş Test Cihazı Yüksek Teknoloji ZL2011

Model: RS-5610H

Amaç:

Bu dokunmatik ekranlı test makinesi, firmamız tarafından bağımsız olarak araştırılmış, geliştirilmiş ve üretilmiştir; bunun nedeni, bilgisayar kontrolü için [dokunmatik ekran tıklama işaretleme kontrol sistemi] programının çekirdeği olan hassas makine, otomatik kontrol ve işaretleme kontrol teknolojisini entegre eden yüksek teknolojili bir üründür . Güçlü fonksiyon, basit programlama, rahat kullanım ve düşük fiyat gibi avantajlara sahiptir. Kapasitif dokunmatik ekran, cep telefonu üretiminde ürün araştırma ve geliştirme ve ürün tespiti için uygundur.

Patent No: ZL2011 2056 1683.X

Özellikler :

(1). Dokunmatik panel terminal üreticisi, IC'nin test yazılımı iletişim protokolünü sağlar; [dokunmatik

Ekran tıklama kontrol sisteminin markalanması] ve onun iletişimleri, senkronizasyonu tespit etmek için. Birçok markanın markası ile uyumludur.

Cypress, Atmel, Focaltech, melfas, pixcir, Elan, ledis, SSL, Avago, senteli, Hiamx, Synossys ve Goodix gibi IC, her markanın

IC test şartları.

(2). Dokunmatik panel doğruluk testi, jittering testi, doğrusallık testi, hassasiyet testi, uzun süre kayan test ve uzun süre tıklama testini karşılar;

(3). Hareket lokusu ve test: uygun koordinat konumlandırma fonksiyonu, sadece [talimat programında] herhangi bir üç puanı almak için gereklidir.

Dairesel ve üçgen gibi hareket lotusları üretir, bir çizgiyi işaretlemek için herhangi iki nokta ve bir dikdörtgeni işaretlemek için dört nokta alır;

Ayrıca bir sonraki arama için test ekranının programına göre lotus hareketini saklar;

(4). Güçlü depolama fonksiyonları: test dokümanı, grup numarası ve test verisi sınırı olmaksızın bilgisayarda saklandığı için, arama için uygundur;

(5). Gerçek zamanlı olarak X, Y ekseni, motor sürüş hızı ve gerçek zamanlı konum değiştirme vb. Mevcut koordinat değerlerini görüntüleyebilir;

(6). Güçlü test yazılımı: yazılım, dokunmatik panelin ve müşterilerin ortak test yöntemlerine göre birçok test yöntemi ile ayrılmıştır

Sadece dokunmatik panel boyutunu seçmek gerekir W & L ve test için test yöntemi (doğruluk testi ve doğrusallık testi gibi), herbirinin düzeltilmesine gerek yok

zaman;

(7). Dokunmatik ekran işaretleme testi: Test, herhangi bir özelleştirilmiş parça boyunca ilerlemelidir. Test cihazı, testi gerçekleştirmek için bakır bir test kafasını sıkıştırır. The

Bakır test kafasının ve test numunelerinin yüksekliği ayarlanabilir ve frekans da ayarlanabilir (30 ~ 100 kez / dakika).

(8) Dokunmatik ekran tıklama testi: test cihazı, testi uygulamak için cep telefonunun kalemini kelepçeliyor. Kalemin ve test numunelerinin yüksekliği

Ayarlanabilir ve frekans da ayarlanabilir. (30 ~ 100 kez / dakika).

(9). Yüksek sertlikte alüminyumdan yapılmış kabin ve yüzey anotlama işlemine tabi tutulmaktadır.

(10). X, Y ekseni Japonya Panasonic servo motor ile sürülür ve Japonya THK hassas bilyalı vidalı ve çift THK Lineer kılavuz ray ile iletilir,

Yüksek hız, düşük gürültü ve dayanıklılık; Hassas konumlandırma ile, ≤0.01 mm tekrarlanan doğruluğu vardır, bu da en iyi doğruluktır.

Sanayi.

(11). Yazılımın doğru konumlandırma fonksiyonu: Test örneğini X1, X2 ve X3 noktaları ile doğru olarak konumlandırabilir; Için ayarı sakladıktan sonra

Aynı şartnamenin örneklerinin kalibre edilmesi ve tekrar yüksek verimlilik ve doğrulukla yerleştirilmesi gerekmez.

Özellikler:

Resim:
