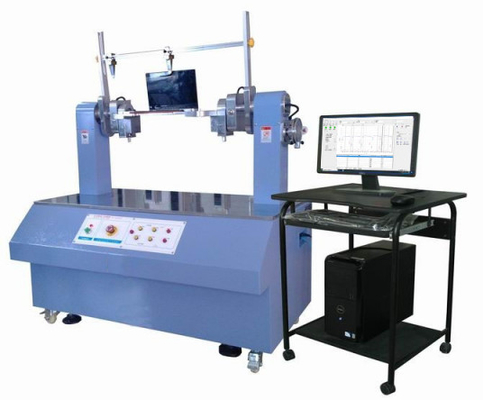

Laboratuvar Test Cihazı 360 ° Dizüstü Menteşe Tork Test Cihazları Dizüstü Menteşe Otomatik Büküm Test Cihazı

Laboratuvar Test Cihazı 360 ° Dizüstü Menteşe Tork Test Cihazları Dizüstü Menteşe Otomatik Büküm Test Cihazı

Şartname:



Ürün:% s	Dizüstü Menteşe Burulma Test Cihazları
Test alanı	Dizüstü bilgisayarı 10 ~ 13.3 inç ekranla test edebilir
Kapasite	100kgf.cm (10N.m)
Min. Ekran toruqe	0.01kgf.cm
Min.Ekran açısı	0.010
Dönme açısı aralığı	5 ～ 3550 (çünkü dizüstü bilgisayar ekranı ve klavyeye sahip olduğundan menteşe için gerçek açı aralığı 0 ~ 3600'e ulaşmayacaktır)
Test hız aralığı	1 ~ 72000 / dak sabit olarak hızı ayarlayabilir veya hızı ayarlayabilir Yay tarafından üç parça halinde: 0 ~ 120 ° = 1 sn, 120 ° ~ 240 ° = 2 sn, 240 ° ~ 360 ° = 1 sn,)
Alarm durumu ayarı	Menteşe: Menteşe tork kaybı veya tork <ayar torku, test cihazı durur ve yazılım üzerinde alarm verir.
Test cihazı boyutu	W1130 × D650 × H1450mm
Ağırlık	260kg hakkında
Güç	1∮, AC220V, 5A



Yazılım Çin patent No: 2007.8.13634





Özellikler:



1. Test koşulları bilgisayar yazılımı tarafından belirlenir (parametreler arasında açı aralığı, strok başlangıcı, test hızı, test döngüleri,

zaman, belirli çevrimlerden sonra durma zamanı ETC)

2. Test değerini ve grafiği yazdırıp kaydedebilir (grafikler tork ~ açı, tork sönümleme içerir)

3. Test raporunun başlığı, numune adı, test tarihi, operatörü ve dosya numarası düzenlenebilir.

4. Test raporu, Microsoft Access veri düzenleme biçimidir, test verileri otomatik olarak girilir ve kaydedilip yazdırılabilir.Ve doğrudan yapabilir

test grafiğini test arayüzünde yazdırın.

5. Yazılım ve rapor, test parametrelerinin aralığını otomatik olarak yalnızca GEÇTİ veya BAŞARISIZ ve otomatik ölçüm yapacak şekilde ayarlanabilir.

ve maksimum torku, Min.tork ve ortalama tork ve grafiği oluşturun.

6. Tork ~ açısı, tork sönümleme grafiği + her döngü için veri test verileri için grafikleri otomatik olarak kaydedin.

7. Tork sönümleme grafiği: her test döngüsünü kaydetmek ve testle ilgili torkun sönümlemesini kontrol edebilen bir grafik oluşturmak için

döngüleri.

8. Yüksek hassasiyet, daha düşük gürültü, yüksek tork ve uzun süre sağlamak için 2500r yüksek darbeli kodlayıcı ile Panasonic'ten sürücüye servo motor kullanmak

hayat.

9. Torku ölçmek için Kore'de Setech'in tork dönüştürücüsünü kullanmak için tolerans ±% 0,5 FS olabilir.

10. Kuvveti uygulamak ve düşük titreşim ve yüksek tork toplamayı garanti edebilen çift taraf için eksen-merkez cihazı ile donatmak ve menteşe için test hassasiyetini sağlamak.







Amacı:



Dizüstü bilgisayar menteşe tork test makinesi, dizüstü bilgisayar, ultrabook, monitör ve diğer elektronik ürünler için tork testini yapmak için uygundur ve menteşe için burulma sönümleme ömrü testi, 360 ° 'de menteşenin torkunu ölçebilir derece ve ölçüm grafiğini görüntüleyin.





Kontrol yazılımı (Çince ve İngilizce):





❶ Çalışma dili: Çince, İngilizce değiştirilebilir



❷ Tork birimi: kgf.cm, Nm, Lbf.in değiştirilebilir



❸ Test yöntemi arayüzü: Serbestçe arama yapabilir, düzenleyebilir, kaydedebilir veya her döngü otomatik olarak yeni dosya olarak kaydedilecektir.

dönüş hızı (saat yönünde veya tersi yönde), test hızı, test döngüleri, duraklama süresi vb.





❹ ömür sönümleme grafiği: sönümleme grafiği için koordinat, renk, arka plan rengi düzenlenebilir.





Kullanım ömrü sönümleme grafiği





Test raporu: Rapor başlığı, yazı tipi düzenlenebilir, PDF dosyası, Excel olarak oluşturulabilir.







Veri raporu maksimum torku, minimum torku ve ortalama torku oluşturabilir ve otomatik yargılama BAŞARILI veya BAŞARISIZ olabilir.
